Вертикальная радиально-экструзионная машина для производства труб – практический выбор и руководство по процессу

1. Обзор и позиционирование приложения

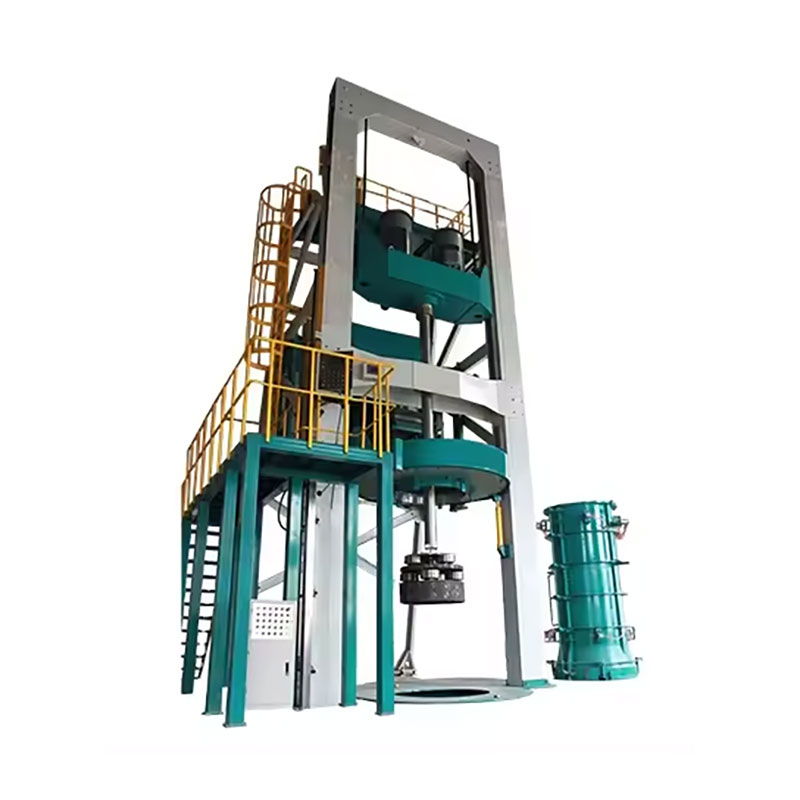

The вертикальная радиальная экструзионная машина для производства трубв настоящее время является основным оборудованием для производства железобетонных дренажных труб малого и среднего диаметра. Его основной принцип работы заключается в следующем: при использовании сухого твердого бетона экструзионная головка вращается и поднимается внутри формы для труб, радиально уплотняя материал для достижения мгновенного извлечения из формы и вертикального отверждения.

По сравнению с традиционными центробежными или вибрационными процессами основными преимуществами этого метода являются:

• Короткий цикл формовки (2–4 минуты на трубу)

• Высокая степень автоматизации

• Низкий спрос на рабочую силу

• Нулевой выброс отходов

Это делает его особенно подходящим для крупносерийного производства дренажных труб в диапазоне от DN300 до DN1500 мм.

2. Основные модели машин и основные характеристики.

При выборе машины приоритет следует отдавать следующим ключевым параметрам:

2.1 Диапазон размеров продукции

Различные модели охватывают разные диапазоны диаметров. Например:

Малые модели (например, серия HF): крышка диаметром 200–800 мм, общая установленная мощность ~ 11,75 кВт, время цикла 5–10 минут, производительность 30–100 труб в смену.

Средние модели (например, серия JX800-1650): ширина покрытия 800–1650 мм, общая установленная мощность ~ 143,5 кВт, скорость экструзионной головки 30–180 об/мин, производительность 30–120 труб/час.

2.2 Система привода и управления

В более крупных машинах обычно используется интегрированное электромеханически-гидравлическое управление:

Главный шпиндель использует регулирование скорости постоянным током или переменной частотой, обычно 0–150 об/мин.
Вертикальное перемещение контролируется гидравлически, рабочая скорость подъема 10–20 мм/с, оснащена энкодером для равномерного подъема.
Все эксплуатационные данные подаются в ПЛК и контролируются через сенсорный экран HMI (человеко-машинный интерфейс).

2.3 Требования к установке и условиям окружающей среды

3. Ключевые факторы принятия решения при выборе оборудования

3.1 Конфигурация пресс-формы и экструзионной головки

Одним из существенных преимуществ процесса вертикальной радиальной экструзии является небольшая занимаемая площадь пресс-формы – для каждого размера трубы требуется только одна экструзионная головка и два комплекта форм , что значительно снижает первоначальные инвестиции в пресс-формы.

Однако конструкция и обслуживание экструзионной головки напрямую определяют качество продукции. Экструзионные головки отечественного и импортного производства отличаются механическим строением, трубоформующими свойствами, простотой монтажа и регулировки. При выборе пользователи должны оценивать на основе:

• Требования к типу соединения

• Целевые показатели прочности бетона

• Характеристики отделки поверхности

3.2 Необходимое вспомогательное оборудование

Сама по себе основная машина не образует полную производственную линию. Обязательно наличие следующего вспомогательного оборудования:

Автомат для сварки каркасов (для изготовления арматурных каркасов)
Бетонный завод/миксер
Паровой котел (если применяется паровая обработка)
Вилочный погрузчик или другое погрузочно-разгрузочное оборудование

Некоторые поставщики предлагают комплексные решения «под ключ», охватывающие все вспомогательное оборудование.

3.3 Распространенные дефекты качества и точки контроля процесса

В современном отечественном производстве к распространенным дефектам относятся:

Неравномерная толщина стенок
Потертости/надрывы на внутренней поверхности
Недостаточное уплотнение на раструбном конце.
Они часто вызваны:
Конструкция экструзионной головки
Несоответствие между скоростью подъема и скоростью вращения
Неправильный состав бетонной смеси (содержание воды, градация, содержание цемента)

Поэтому при выборе поставщика особое внимание следует уделять его техническому опыту в области проектирования экструзионных головок и оптимизации параметров процесса.

4. Тенденции отрасли и будущее развитие

Отрасль движется в трех четких направлениях:

1. Более высокая эффективность производства – сокращение времени цикла и более высокая производительность за смену.

2. Полная автоматизация – сокращение ручного вмешательства благодаря управлению с обратной связью на базе ПЛК.

3. Гибкость в работе с разными размерами – возможность быстрой смены пресс-форм для производства изделий разного диаметра на одном станке.

В то же время, энергоэффективность и экологическая устойчивость становятся все более заметными. Некоторое оборудование следующего поколения теперь сочетает в себе принципы радиальной экструзии и вибрации стержня, обеспечивая улучшенную плотность уплотнения и более высокие степени непроницаемости без ущерба для скорости производства.
